SPL、DPL型网片式油过滤器

一、使用条件
SPL、DPL型网片式油滤器适用于各种型号的稀油润滑装置的过滤,应用于石油、电力、化工、冶金、建材、轻工等各种工业部门以提高油的清洁度。
网片式油滤器分为SPL双筒系列和DPL 单筒系列、油滤器运行可靠,维修方便,不需要其他动力源,过滤元件为金属丝网制成的滤片,具有强度高,通油能力大,确保过滤精度,便于清洗等特点,SPL双筒系列能在主机运行过程中实现不停机转换和清洗。

二、技术参数
型号 公称通径DN 额定流量m3/h(L/min) 滤片尺寸mm
双筒系列 单筒系列 内径 外径
SPL15 - 15 2(33.4) 20 40
SPL25 DPL25 25 5(83.4) 30 65
SPL32 - 32 8(134)
SPL40 DPL40 40 12(200) 45 90
SPL50 - 50 20(334) 60 125
SPL65 DPL65 65 30(500)
SPL80 DPL80 80 50(834) 70 155
SPL100 - 100 80(1334)
SPL125 - 125 120(2000) 90 175
SPL150 DPL150 150 180(3000)
SPL200 DPL200 200 320(5334)
1、最高工作温度95℃;
2、最高工作压力0.8MPa;
3、滤芯清洗压降0.15MPa;
4、试验介质粘度为24cSt 的清洁油液,当以额定流量通过油滤器时原始压降不大于0.08MPa。

三、外形尺寸

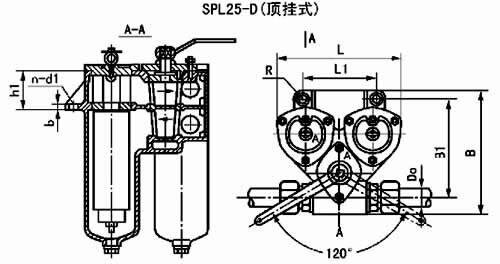

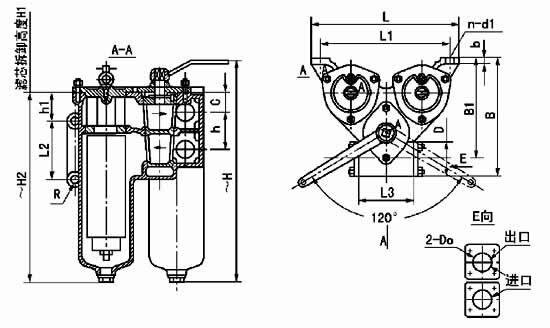

SPL15~SPL40-C(侧置式)
公称通径mm 安装形式 外形尺寸mm 拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN   H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg
15 C 328 180 196 260 M30 X 2  22 38 55 88 155 291 88 166 80 12 16 4 12 9.5
20 C 310 207 260 230 M33 2  26 34 65 90 177 258 90 230 100 12 15 4 15 11.5
25 D 315 232 230 270 M39 X 2  34 34 65 90 185 265 90 156 100 12 15 2 16.5 12
C   205 260 177 230   4 16.5
32 C 380 207 260 330 60 X 60  38 34 65 96 175 330 50 230 100 12 15 4 16.5 12
40 C 462 261 314 360 66 X 66  45 43 70 110 224 363 100 274 130 150 20 4 17 22
安装形式;D 为顶挂式C- 为侧置式,压差发讯器为选配。

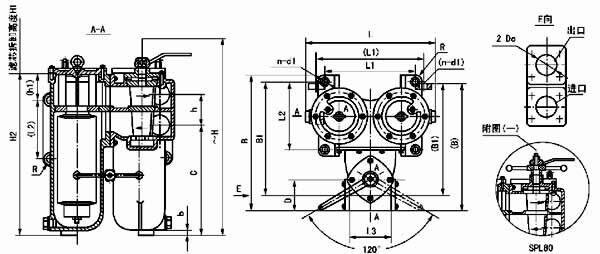

SPL50~SPL80-C(侧置式)              SPL50~SPL80-X(下置式)
公称通径mm 安装形式 外形尺寸mm 拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN   H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg
50 X 447 425 410 425 86X86 57 220 90 140 355 422 92 260 210 25 18 4 20 85
C 400 355 412 350 130
65 X 580 453 410 535 100X100 70 365 105 160 375 527 112 260 210 25 28 4 20 120
C 423 425 517 350 150
80 D 780 541 492 660 116X116 89 443 124 190 456 650   350 270 25 20 40 22 165
安装形式X- 为下置式C- 为侧置式 ()内尺寸为侧置式 压差发讯器为选配件 SPL80 提升机构见附图(一)

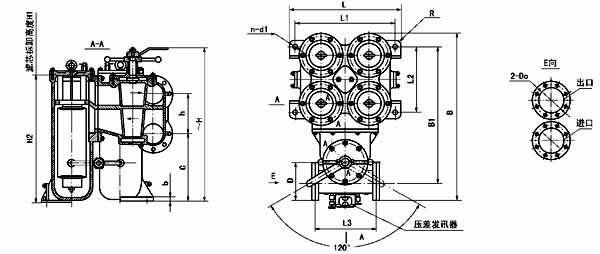

SPL100~SPL125-X(下置式)
公称通径mm 外形尺寸mm 滤芯拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 765 847 560 660 190 108 3360 200 687 300 640 500 330 20 32 4 22 370
125 850 900 605 760 215 133 385 225 682 340 730 540 270 20 320 4 22 420
法兰标准GB573:压差发讯器为选配件。

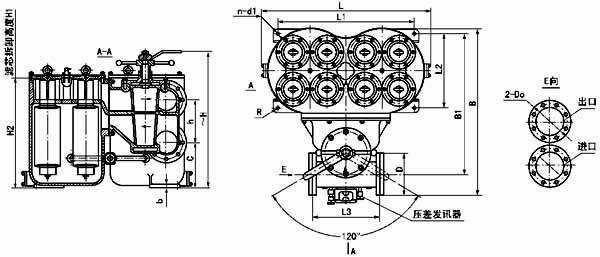

SPL150~SPL200-X(下置式)
公称通径mm 外形尺寸mm 滤芯拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 890 1000 990 790 240 159 380 250 400 825 760 750 460 30 320 40 22 680
125 1058 1155 1180 945 310 219 450 315 440 960 910 920 520 30 40 4 34 800

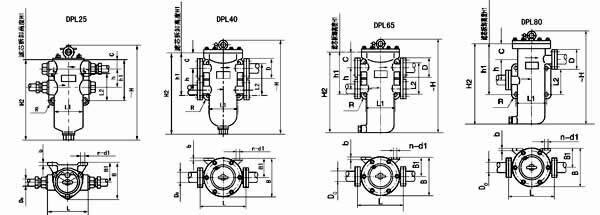

DPL单筒网片滤油器
公称通径mm 外形尺寸mm 滤芯拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
25 315 130 135 270 管接头M39x2 310 34 60 70 264 139 100 90 12 15 4 16 6
40 440 143 173 360 66x66 14 36 70 80 364 177 130 125 14 20 4 18 12
65 580 195 285 535 100x100 70 79 105 105 517 261 165 150 18 25 4 22 25
80 700 238 320 685 185 89 99 120 128 630 310 170 170 180 25 4 22 30

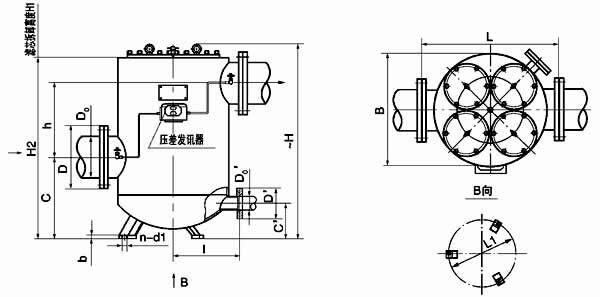

DPL100~DPL200
公称通径mm 外形尺寸mm 滤芯拆卸高度mm 管路连接尺寸mm 管路安装尺寸 基座安装尺寸mm 净重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 800 412 528 790 190 108 140 42 290 360 364 150 734 335 18 3 18 115
150 940 550 660 790 240 159 135 57 380 380 335 180 870 470 20 3 24 160
200 1050 612 750 945 310 219 135 57 438 400 368 180 980 550 20 3 24 210
法兰标准:GB573-65(可根据需要确定):DN100、150-3 组滤芯组件 DN200-4 组滤芯组件;压差发讯器为选配件。
