取样冷却器

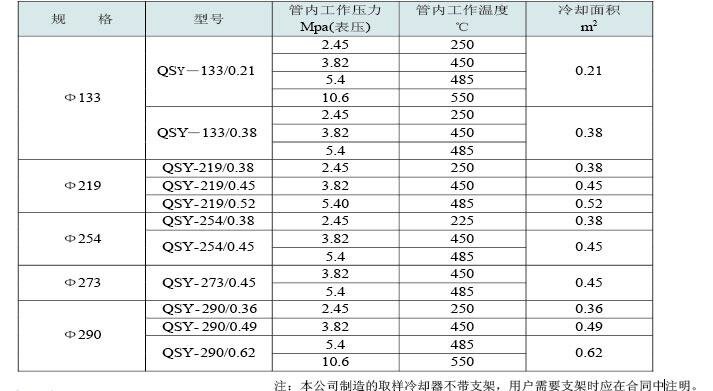

二、设备型号与规格

三、型号说明

四、安装维护

汽水取样器适用于温度较高的液体和汽体等介质取样,取样冷却器采用螺旋管式(俗称:蛇形盘管式)表面冷却结构。取样导管均采用耐用、抗腐蚀、不污染采集样品的优质不锈钢管,避免了样品在取样过程中被导管中的金属腐蚀物污染。该产品具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
汽水取样器在火电厂锅炉及其热力系统中主要应用于锅炉水取样器、给水取样器、过热蒸汽取样器、除氧水取样器、凝结水取样器、疏水取样器等。根据样品采集点的分部及集中,我公司提供单台取样冷却器和多功能取样冷却器两种,多功能取样冷却器(又称:组合式取样冷却器)能同时对蒸汽,炉水,给水及除氧出水取样。

取样冷却器用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。
取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
取样冷却器订货说明
1:取样器管为不锈钢,壳体为碳钢。
2:取样冷却管一般选直径10、12、14、16、18mm(也可用户指定)接口可选焊接和法兰,冷却水接口为DN25,外螺纹。
3:是否需组合式(即是否要支架、水槽、阀门等)。

取样冷却器种类
1.锅炉水的取样   锅炉水样品一般从汽包的连续排污管中取出,再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处,并尽量地装在引出汽包后的第一个排污阀门之前。
2.给水的取样   给水的取样点一般设在给水泵之后,省煤器之前的高压给水管上,应该是在给水管的垂直管路上接一小管,给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。
3.凝结水的取样   凝结水的取样点一般设在凝结水泵出口处的凝结水管道上,不宜装在凝结水泵入口处,因凝结水泵入口处的压力低于大气压。
4.疏水的取样   疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。
5 将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求,与水的取样相同。
