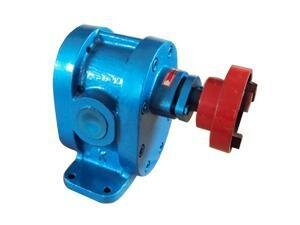

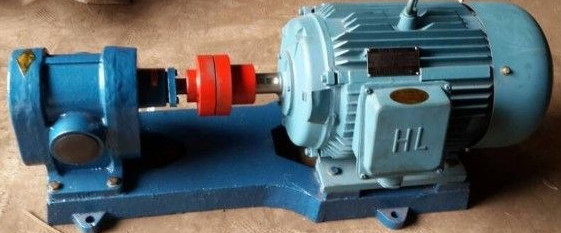

2CY型齿轮泵
  |
|
|
2CY型系列齿轮|增压泵 |
|
| >>安装尺寸与性能曲线图 | |
|
● 适用范围： 适用于输送不含颗粒纤维，无腐蚀性，温度不高于200℃，粘度不大于1500CST的重油、柴油、机械油，以及性质类似的其它液体，可作为传输，增压，燃油喷射，液压以及润滑泵，不锈钢齿轮泵适于输送不含固体腐蚀介质。 ● 用途： 在输油系统中可用作传输，增压泵。 在燃油系统中可用作输送，加压，喷射的燃油泵。 在液压系统中可用作提供液压动力的液压泵。 在一切工业领域中，均可作润滑油泵用。 ● 结构特点： 2CY系列齿轮油泵是有泵体、泵盖、齿轮、轴承套以及轴端密封等零部件组成。齿轮均经氮化处理，有较高的硬度和耐磨性，与轴一同安装在轴套内。泵内所有运转部件均利用其输送的介质润滑。 泵内四个轴承套在泵体内安装，随工作压力大小自动调整端面间隙，因此泵的压力稳定，输出流量脉动小，容积率高。 本系列齿轮油泵结构简单紧凑，使用维护方便，适应性强，效率高。 |
| ● 2CY齿轮泵性能参数 |
| 型号 |
流量 Q |
转速 n r/min |
排出压力 p Mpa |
必需汽 蚀余量 )r m |
效率 η % |
电动机 | ||
| m3/h | L/min | 功率KW | 型号 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
