IH不锈钢化工泵
IH型化工泵|不锈钢离心泵|不锈钢化工泵 |

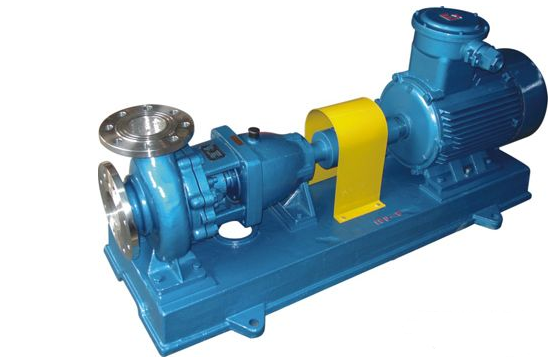

● 产品概述: IH型化工泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准 ISO2858,具有性能范围广、效率高、"三化"水平高和维修方便等特点,其效率比F型泵平均提高5%,是国家推广的节能产品。 ● 泵的结构: IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。 ● 泵的结构特点: 泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。 ● 泵的旋转方向: 泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。 ● 泵的轴封型式: 填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。 机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。 泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。 IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀 的或不允许污染的类似于水的介质。 ● IH型系列泵的性能范围: 流量Q:3.6~460m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。 ● 型号意义: 例如:IH80-65-160A IH-国际标准化工离心泵 80-吸入口直径(mm) 65-排出口直径(mm) 160-叶轮名义直径(mm) A-叶轮外径经第一次切割 ● IH型化工离心泵性能参数表 |
型号 | 流量 | 扬程 | 转速 | 轴功率 | 配用功率 | 效率 | 必需汽车蚀余量 |
IH50-32-125
|
12.5
|
20
|
2900
|
1.33
|
2.2
|
51
|
2.0
|
6.3
|
5
|
1450
|
0.19
|
0.55
|
45
|
2.0
|
|
IH50-32-160
|
12.5
|
32
|
2900
|
2.37
|
3
|
46
|
2.0
|
6.3
|
8
|
1450
|
0.34
|
0.55
|
40
|
2.0
|
|
IH50-32-200
|
12.5
|
50
|
2900
|
4.36
|
5.5
|
39
|
2.0
|
6.3
|
12.5
|
1450
|
0.65
|
1.1
|
33
|
2.0
|
|
IH50-32-250
|
12.5
|
80
|
2900
|
8.25
|
11
|
33
|
2.0
|
6.3
|
20
|
1450
|
1.27
|
2.2
|
27
|
2.0
|
|
IH65-50-125
|
25
|
20
|
2900
|
2.2
|
3
|
62
|
2.0
|
12.5
|
5
|
1450
|
0.31
|
0.55
|
55
|
2.0
|
|
IH65-50-160
|
25
|
32
|
2900
|
3.82
|
5.5
|
57
|
2.0
|
12.5
|
8
|
1450
|
0.53
|
0.75
|
51
|
2.0
|
|
IH65-40-200
|
25
|
50
|
2900
|
6.55
|
11
|
52
|
2.0
|
12.5
|
12.5
|
1450
|
0.93
|
1.5
|
46
|
2.0
|
|
IH65-40-250
|
25
|
80
|
2900
|
11.84
|
15
|
46
|
2.0
|
12.5
|
20
|
1450
|
1.75
|
3
|
39
|
2.0
|
|
IH65-40-315
|
25
|
125
|
2900
|
21.8
|
30
|
39
|
2.0
|
12.5
|
32
|
1450
|
3.3
|
5.5
|
33
|
2.0
|
|
IH80-65-125
|
50
|
20
|
2900
|
3.95
|
5.5
|
69
|
3.0
|
25
|
5
|
1450
|
0.53
|
0.75
|
64
|
2.5
|
|
IH80-65-160
|
50
|
32
|
2900
|
6.51
|
11
|
67
|
2.3
|
25
|
8
|
1450
|
0.88
|
1.5
|
62
|
2.3
|
|
IH80-50-200
|
50
|
50
|
2900
|
10.81
|
15
|
63
|
2.5
|
25
|
12.5
|
1450
|
1.49
|
2.2
|
57
|
2.0
|
|
IH80-50-250
|
50
|
80
|
2900
|
20.57
|
30
|
53
|
2.5
|
25
|
20
|
1450
|
2.72
|
5.5
|
50
|
2.0
|
|
IH80-50-315
|
50
|
125
|
2900
|
34.1
|
45
|
50
|
2.5
|
25
|
32
|
1450
|
4.54
|
7.5
|
48
|
2.5
|
|
IH100-80-125
|
100
|
20
|
2900
|
7.47
|
11
|
73
|
4.2
|
50
|
5
|
1450
|
0.99
|
1.5
|
69
|
3.4
|
|
IH100-80-160
|
100
|
32
|
2900
|
11.9
|
15
|
73
|
4.3
|
50
|
8
|
1450
|
1.58
|
2.2
|
69
|
3.4
|
|
IH100-65-200
|
100
|
50
|
2900
|
18.9
|
22
|
72
|
3.9
|
50
|
12.5
|
1450
|
2.5
|
3
|
68
|
2.5
|
|
IH100-65-250
|
100
|
80
|
2900
|
32.06
|
37
|
68
|
3.6
|
50
|
20
|
1450
|
4.33
|
5.5
|
63
|
2.5
|
|
IH100-65-315
|
100
|
125
|
2900
|
54.94
|
75
|
62
|
3.2
|
50
|
32
|
1450
|
7.52
|
11
|
58
|
2.0
|
|
IH125-100-200
|
200
|
50
|
2900
|
34.39
|
45
|
77
|
5.0
|
100
|
12.5
|
1450
|
4.66
|
7.5
|
73
|
2.9
|
|
IH125-100-250
|
200
|
80
|
2900
|
58.13
|
75
|
75
|
4.5
|
100
|
20
|
1450
|
7.56
|
11
|
72
|
2.3
|
|
IH125-100-315
|
200
|
125
|
2900
|
94.62
|
110
|
72
|
4.5
|
100
|
32
|
1450
|
13.42
|
22
|
65
|
2.5
|
|
IH125-100-400
|
100
|
50
|
1450
|
24.77
|
30
|
55
|
2.5
|
IH150-125-250
|
200
|
20
|
1450
|
14.1
|
18.5
|
77
|
2.8
|
IH150-125-315
|
200
|
32
|
1450
|
23.25
|
30
|
75
|
2.8
|
IH150-125-400
|
200
|
50
|
1450
|
38.93
|
55
|
70
|
2.5
|
IH200-150-250
|
400
|
20
|
1450
|
27.59
|
37
|
79
|
2.8
|
IH200-150-315
|
400
|
32
|
1450
|
44.15
|
55
|
79
|
3.5
|
IH200-150-400 |
400
|
50
|
1450
|
69.87
|
90
|
78
|
3.5
|
