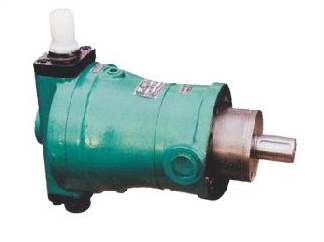

MCY轴向柱塞泵



\\
轴向柱塞泵

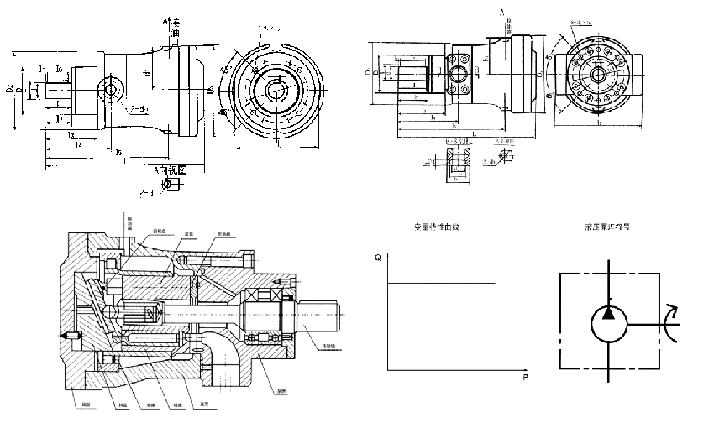

            >>安装尺寸与性能曲线图

● 概述
  MCY14-1B定量轴向柱塞泵,其原理较为简单,泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴,定心弹簧通过内套钢球、回程盘,将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时,柱塞同时作往复运动,完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上,起初始密封作用。滑靴和配油盘均采用了油压静力平衡,不但减少了泵的磨损,而且使泵具有很高压的容积效率和机械效率。

MCY14-1B定量泵工作原理及结构图

主要参数

型号规格
10MCY14-1B
25MCY14-1B
40MCY14-1B
63MCY14-1B
80MCY14-1B
160MCY14-1B
250MCY14-1B
额定压力
(MPa)
31.5






公称排量(ml/r)
10
25
40
63
80
160
250
额定转速
1500
1000

型号
b
b0
(N9)
b3
D0
D1
(f9)
D2
D3
D
(h6)
d1
d2
d3
10MCY14-1B
142
8

100
75
125
150
25
M22×1.5

M14×1.5
25MCY14-1B
172
8

125
100
150
170
30
M33×2

M14×1.5
40MCY14-1B
172
8

125
100
150
170
30
M33×2

M14×15
63MCY14-1B
200
12

155
120
190
225
40
M42×2

M8×1.5
80MCY14-1B
200
12

155
120
190
225
40
M42×2

M8×1.5
160MCY14-1B
340
16
90
198
150
240
300
55
50
64
M22×1.5
250MCY14-1B
420
18
110
230
180
280
360
60
55
76
M22×1.5

型号规格
h1
h3
L
I
I0
I1
I2
I3
I4
I5
t
d0×h0
10MCY14-1B
71

253
40
30
4
41
86
109
194
28
M10×25深
25MCY14-1B
83

308
52
45
4
54
104
134
246
32.5
M10×25深
40MCY14-1B
83

308
52
45
4
62
122
134
300
32.5
M10×25深
63MCY14-1B
108

385
60
50
4
62
122
157
300
42.8
M12×25深
80MCY14-1B
108

385
60
50
4
110
180
157
411
42.8
M12×35深
160MCY14-1B
141
25
525
106
100
4
110
180
230
411
59
M16×35深
250MCY14-1B
170
25
622
110
100
5
112
212
272
492
63.9
M20×45深
